產品介紹

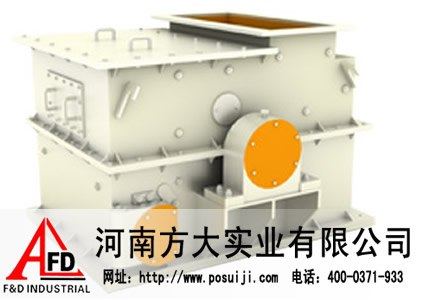

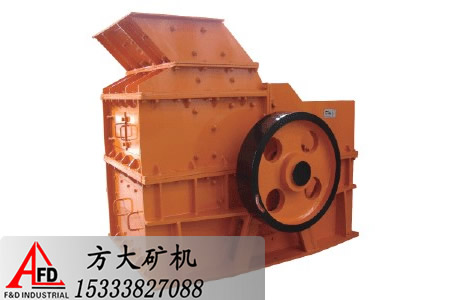

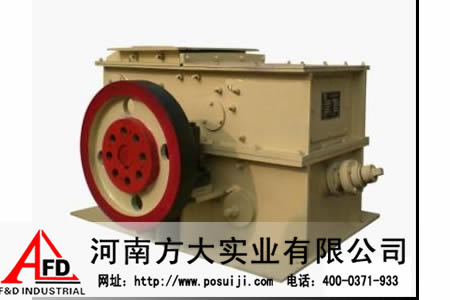

環錘式破碎機（環錘破碎機，環錘碎煤機)具有結構簡單、操作維修方便、調節篩板部位直接由拉絲調整裝置控制，環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。

性能特點

環錘式破碎機工作原理
　環錘式破碎機的主要工作部件為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內，受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊，最后通過蓖板排除機外。
環錘式破碎機主要結構
　環錘式破石機本體主要由以下幾個部件組成，架體部、轉子部、蓖板部、同步調節裝置、上蓋液壓開啟裝置等零部件組成。主機由液力偶合器與電機相聯，直接啟動。

工作原理

環錘式破碎機(環錘破碎機，環錘碎煤機)
具有結構簡單、操作維修方便、調節篩板部位直接由拉絲調整裝置控制，環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。環錘式破碎機可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。
環錘式粉碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出，大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨，最后通過篩板排出機外。

技術參數

型號	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	轉子轉速 (r/min)	電動機		重量
					型號	功率
PCH0402	≤200	≤10-30	8-12	960	Y132M2-6	5.5	0.8
PCH0404	≤200	≤10-30	16-25	970	Y160L-6	11	1.05
PCH0604	≤200	≤10-30	22-33	970	Y180L-6	15	1.43
PCH0606	≤200	≤10-30	30-60	980	Y225M-6	30	1.77
PCH0808	≤250	≤10-30	70-105	740	Y280M-8	45	3.6
PCH1010	≤300	≤10-30	160-200	740	Y315M2-8	90	6.1
PCH1016	≤300	≤10-30	300-350	740	JS-128-8	155	9.2
PCH1216	≤350	≤10-30	620-800	740	Y450-8	355	15.0
PCH1616	≤400	≤10-30	700-900	740	YKK5001-8	400	19.3
